Denne veiledningen er laget av Moderator Runarg. Den er stort sett en oversettelse av den engelske veiledningen, med noen små endringer.
Kom gjerne med kommentarer og si fra hvis du finner feil / mangler så skal jeg rette det.
Installasjon
VIKTIG: Hvis du allerede har installert en versjon av Tripmaster (gjelder også hvis du har V1.5 Beta), må du først lese avsnittet ”Avinstallere Tripmaster”. Så avinstallerer du Tripmaster før du installerer denne versjonen.
- Unzip den filen som du har lastet ned på din PC til Content katalogen til TomTom Home.
- Kjør TomTom Home,
- Velg linjen med teksten Tripmaster V1.5, kryss av, og velg “Installer”.
Tripmaster lar deg:
- Vise mens du kjører:
- Lengdegrad, breddegrad og høyde der du er.
- Retningen du kjører med kompass.
- Total tid siden du startet og tiden du har vært I bevegelse.
- Total distanse siden du startet.
- Distansen siden du sist nullstilte tripptelleren.
- Hastigheten i øyeblikket, gjennomsnittshastigheten og gjennomsnittshastigheten når du har vært i begelse.
- Maksimum hastighet siden avgang.
- Vise (hvis du ønsker det) maksimum hastigheten og nullstille den når du ønsker.
- Nullstille tripptelleren underveis, noe som medfører at det blir logget en linje med total distanse kjørt siden siste nullstilling (hvis logging er aktiv).
- Logge lengdegrad, breddegrad, sted, høyde og hastighet med visse intervaller mens du kjører.
- Logge posisjon og annet sammen med egen definert kommentar ved å trykke på en knapp.
- Definere en fartsgrense og få en advarsel hvis du overskrider denne (lyd og/eller visuell).
- Velge loggformat
- CSV for Excel import.
- ITN for bruk i TomTom.
- KML for direkte import til Google Earth,
- GPX for senere konvertering til andre GPS systemer.
- Velge enheter for distanse, hastighet og høyde (metrisk / engelsk).
- Velge språk for Tripmaster, bla. Norsk.
- Velge farger for natt og dag og kunne skreddersy disse.
- Skrive automatisk en linje i loggfilen hvert nte sekund, hver nte meter og hver nte grad retningen endres.
- Velge tidssone.
- Velge om du ønsker høydekorreksjon for høyden og evt. sette denne til egendefinert verdi.
- Starte logging automatisk hver gang Tripmaster startes.

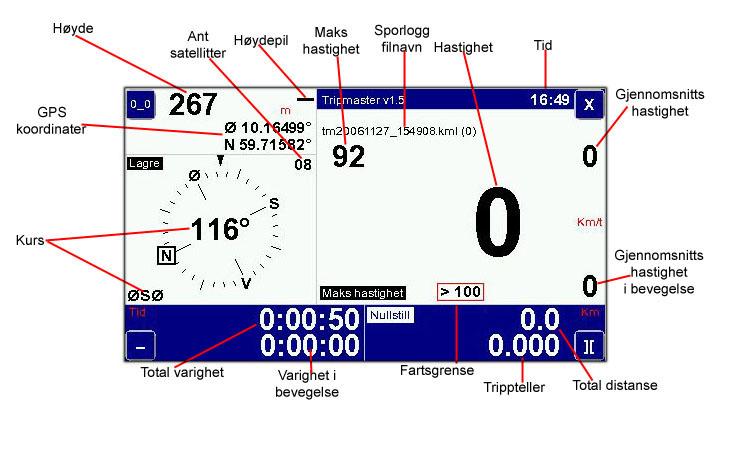

Hva vises på skjermen?
GPS koordinatene og høyden er for det punktet du er i øyeblikket. Høyden etterfølges av en pil som viser hvordan høyden har utviklet seg de siste X sekunder (X defineres i oppsettet).
Kompasset indikerer retningen du kjører. Nord er omgitt av en liten firkant. I sentrum av kompasset vises retningen i grader, tekst eller begge. Dette settes i oppsettet. Nedenfor kompasset, til venstre, vises gradene eller teksten avhengig av hva som vises i sentrum av kompasset. Over kompasset, til høyre, viss antall satellitter i øyeblikket.
Navnet på loggfilen vises under tittelen (Tripmaster) når logging er aktivert. Antall punkter som er logget vises i parantes.
Maksimum hastighet vises hvis du har valgt dette. Fartsgrensen du evt. har satt opp vises inne i en liten boks. Hastigheten vises med store tall på midten av skjermen. Over hastigheten, til høyre, vises gjennomsnittsfarten. Under hastigheten, til høyre, vises gjennomsnittsfarten for den tiden du har vært i bevegelse.
Nederst til høyre på skjermen vises total distanse og trippteller.
Nederst til venstre vises Total tid og tid i bevegelse.

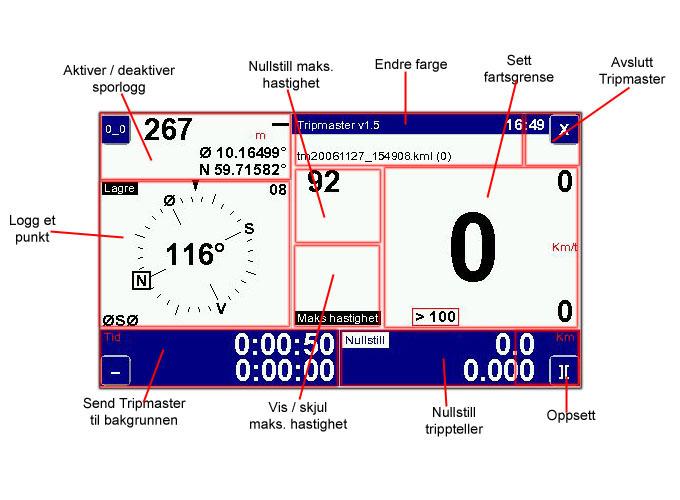

Hvordan bruke Tripmaster?
Når Tripmaster er i forgrunnen, kan du aksessere de forskjellige funksjonene ved å trykke i de forskjellige områdene på skjermen slik bildet under viser. NB: Du kan ikke bruke fjernkontroller til GO!
VIKTIG: Tripmaster kan gi deg problemer hvis du har satt et passord for oppstart av TomTom. Hvis du da slår av din TomTom med Tripmaster i forgrunnen, er det sannsynlig at du får problemer.
Aktivere / deaktivere sporloggen
For å aktivere sporloggen, trykker du i det øvre venstre feltet på skjermen (ved symbolet 0_0). Når sporloggen er aktiv ser du navnet på loggfilen og en Lagre-knapp i kompassonen. Før Tripmaster får signal fra satellittene, vil symolet 0_0 ikke være synlig og du kan ikke starte logging.
For å stoppe logging trykker du i den øvre venstre sonen igjen.
Forandre farger
Hver gang du trykker på tittelen, skifter fargene fra Dag til Natt til Automaqtisk til Dag osv. Fargene lagres når du stopper Tripmaster og brukes ved neste oppstart.
Logge et punkt
Når sporloggen er aktivert vil et trykk i kompassonen legge til en manuell linje i sporloggen. Den inneholder posisjon, sted, høyde og tid. Dette skjer også når du nullstiller tripptelleren.
Kjør Tripmaster i bakgrunnen
Hvis du trykker i den nedre venstre sonen (distanse), legger Tripmaster seg i bakgrunnen og du får opp TomTom i forgrunnen. Tripmaster fortsetter å logge i bakgrunnen hvis loggingen er aktivisert. For å bringe Tripmaster til front igjen trykker du på Tripmaster ikonet i TomTom menyen.
Sette fartsgrense
Hvis du trykker på den høyre delen av hastighetssonen vil hastigheten i det du trykker bli satt som fartsgrense.
Hvis du kjører over denne grensen vil bilde vises i invers video og / eller en alarm vil lyde. Fartsgrensen vises på skjermen inne i en liten firkant.
Når Tripmaster startes vil fartsgrensen settes til det som er angitt i oppsettet, skjermbilde 3 hvis denne verdien er større enn 0. Når denne fartsgrense vises i Tripmaster, kan du fjerne den ved å trykke i den samme sonen som du trykket for å sette den. Når fartsgrensen ikke vises, vil et klikk i sonen sette den til hastigheten i øyeblikket. Hvis fartsgrensen er satt ut fra hastigheten i øyeblikket, vil et klikk i sonen sette den til det som er definert i oppsettet.
Fartsgrensen blir borte når Tripmaster avsluttes. Ved neste start vil den settes til det som er definert i oppsettet hvis det ikke er 0.
Vise / skjule makimum hastighet – nullstille maksimum hastighet
Hvis du klikker i den venstre delen av hastighetssonen på Maks hastighet knappen, vil dette vise / skjule maksimum hastighet. Maksimum hastighet siden siste nullstiling vises / skjules. Den vises i den øvre venste delen av hastighetssonen.
Når maksimum hastighet vises vil et klikk i den øvre venstre delen av hastighetssonen nullstille maksimum hastighet.
Når Tripmaster avsluttes vil maksimum hastighet lagres. Ved neste start vil denne maksimum hastigheten vises dersom den ble vist da du avsluttet sist.
Nullstille tripptelleren
Hvis du klikker i Distansesonen (nede til høyre) vil tripptelleren bli nullstilt. Hvis sporloggen er aktiv vil en linje med distansen bli lagret.
Oppsett
Ved å klikke på ][ i den nedre høyre delen av skjermen, kommer du inn i skjermbildene for Oppsett der du kan definere mange parametere for Tripmaster.
Avslutte Tripmaster
Du avslutter Tripmaster ved å klikke på krysset øverst til høyre på skjermen. Når Tripmaster avsluttes vil alle nåværende parametere lagres sammen med navn på sporloggen.
Hvordan sette opp Tripmaster?
I skjermbildene for Oppsett kan du endre på parametere til Tripmaster. Disse endringene trer i kraft når du trykker på Lagre & Avslutt.

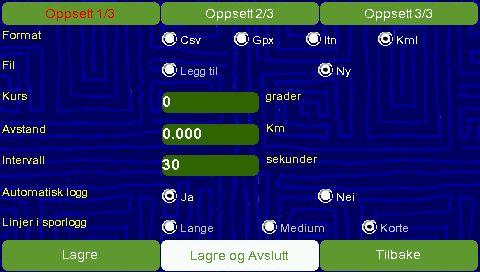

Parametere for sporlogg
Format parameteren definerer formatet for sporloggen:
- Itn : for bruk som en rute i TomTom
- Csv : for import til Excel eller Autoroute Express
- Kml : format for import til Google Earth
- Gpx : format for utveksling mellom forskjellige GPS systemer
Hvis Fil parameteren er :
- Legg til : Tripmaster legger til sporloggen til sporloggfilen. Hvis Tripaster stoppes uten at sporloggen deaktiveres, vil den samme filen brukes ved neste start.
- Ny : Tripmaster lager en ny fil bortsett fra hvis Tripmaster har blitt avsluttet uten at sporloggen har blit deaktivert. I dette tilfelle vil den samme filen brukes ved neste start.
Avstand definere minimum distanse som skal til for at en linje skal lages i sporloggen. Verdien 0 gjør at denne parameteren ikke brukes.
Periode definerer den tiden som skal gå mellom hver linje som lagres i sporloggen. Verdien 0 gjør at denne parameteren ikke brukes.
Avstand, Periode og Kurs kan brukes samtidig. Straks en av betingelsene er oppfylt, skrives en linje i sporloggen.
Auto logg gjør at sporloggen automatisk aktiveres hver gang Tripmaster startes.
Linjer definerer innholdet som logges for hver linje hvis formatet er Itn eller Csv : Hver linje inneholder GPS koordinater og tid. Avhengig av Linjer kan de også inneholde:
- lange : hastighet, høyde, distanse
- medium : høyde, distanse
- korte : høyde

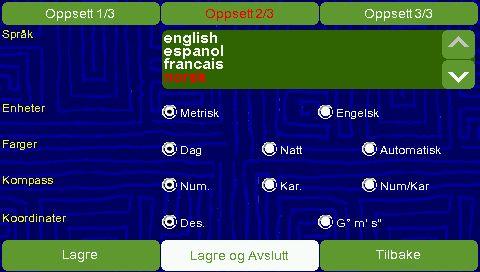

Visningsparemetere
Språk definerer språket for Tripmaster og sporloggen.
Enheter definerer om det brukes Metriske enheter eller Engelske enheter for distanse, høyde, og hastighet.
Farger om Tripmaster skal bryke dag-, natt-, eller automatiske farger. Denne parameteren kan også endres i Tripmaster bildet. Verdien når Tripmaster avsluttes lagres.Parameteren kan settes til :
- Dag
- Natt
- Automatisk : farger velges automatisk ut fra tid, GPS posisjon sammenliknet med soloppgang og solnedgang.
Kompass definerer visning av kompasset :
- Num.: retningen i grader viss i sentrum av kompasset mens teksten vises under kompasset til venstre.
- Kar. : teksten viss i sentrum av kompasset mens retningen i grader vises under kompasset til venstre.
- Num/Kar : retningen i grader og teksten viss i sentrum av kompasset.

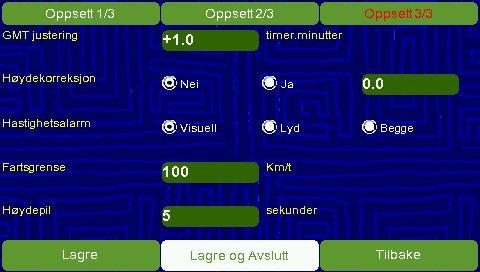

Andre parametere
GMT justering definerer tidssonen i timer forskjell fra GMT.
Høydekorreksjon spesifiserer om GPS enheten korrigerer automatisk høyden pga. jorden ikke er helt rund. Nyere TomTom enheter (One, Rider og GOx10) trenger ikke dette. Velg Nei. Eldre TomTom enheter (GO Classic, GOx00) trenger høydekorreksjon, velg Ja og velg en høydekorreksjon i meter.
Hastihetsalarm definerer om en Visuell alarm, Lyd alarm or Begge skal brukes når den fartsgrensen som er satt blir overskredet..
Fartsgrense definerer farten som må overskrides for at Hastighetsalarmen skal gå. Denne kan endres i Tripmaster under kjøring. Ved neste start vil denne verdien bli tatt som initiell fartsgrense. Verdien 0 deaktiverer denne funksjonen.
Høydepil parameter definerer tiden i sekunder (mellom 5 og 60) som Tripmaster bruker for å definere om høydepilen skal peke opp, ned eller være uendret.
Sporlogger generert av Tripmaster
Sporloggen lagres i /itn katalogen.
Navnet på filen er tm<ååååmmdd>.<suffix> hvis Fil parameteren er Legg til og tm<ååååmmdd_ttmmss>.<suffix> hvis Fil parameteren er Ny. <ååååmmdd> er dagens dato når filen lages, og <ttmmss> er tiden. <suffix> er .itn, .csv, .kml eller .gpx, avhengig av Format parameteren.
Uansett format inneholder filen en Start linje og en Slutt linje som lages henholdsvis når filen opprettes og avsluttes.
VIKTIG: For KML or GPX format er filen i XML format. Det er nødvendig at du deaktiverer loggen før du stopper Tripmaster. Hvis dette ikke gjøres blir XML-formatet feil og filen kan ikke leses av Google Earth og andre program. For å deaktivere filen, klikk 0_0 eller sonen rundt og sjekk at meldingen ”Logg deaktivert” blinker. Når filnavnet ikke synes er filen deaktivert riktig!
ITN format
ITN-filer kan editeres med Wordpad eller direkte i TomTom med Reiserute planlegging funksjonen.
Viktig: En TomTom reiserute kan bare inneholde 40 stopp mens en sporlogg i ITN-format kan inneholde uendelig mange stopp. Bare de 48 første vil vises i TomTom!
Hver linje i ITN-filen inneholder et punkt med følgende felter separert av “|”:
- lengdegrad (format WGS84, dvs. grader ganger 100000)
- breddegrad (format WGS84)
- et kommentarfelt med forskjellige verdier
- en kommando for TomTom: “|0|” som indikerer at dette punktet ikke er et endepunkt for ruten
- Start: for det førstepunktet
- Stopp: for the siste punktet
- Punkt: for et punkt som genereres når du trykker på kompasset eller for et punkt som blir generert automatisk på bakgrunn av medgått tid
- Avstand xxx.x : for et punkt som genereres på bakgrunn av distanse. Xxx.x er kjørt distanse
- Kurs xxx : for et punkt som genereres på bakgrunn av endring i kurs. Xxx er kursen i øyeblikket
- Verdien tatt fra CMD-feltet til en trykknapp i TomTom menyen
Verdien etter kommentaren kan være:
- Navnet på stedet (bare lange og medium)
- Dato. Bare for start
- Tid
- Høyde
- Avstanden siden start av Tripmaster (bare lane og medium)
- Hastigheten (bare lange)
-15xxxx|481xxxx|Start : Noyal-Sur-Vilaine - 23/11/2006 - 08:50: 26 - 37.2 m - 0.4 Km|0|
-15xxxx|481xxxx|08: 50: 45 - Noyal-Sur-Vilaine - 42.4 m - 0.6 km - 29 Km/t|0|
-15xxxx|481xxxx|08: 51: 25 - Km 1.4: Acigné - 26.5 m - 1.4 km - 69 Km/t|0|
-15xxxx|481xxxx|08: 52: 16 - Kurs 255: Acigné - 42.6 m - 2.0 km - 57 Km/t|0|
-15xxxx|481xxxx|08: 52: 25 - Kurs 155: Acigné - 39.4 m - 2.1 km - 54 Km/t|0|
-15xxxx|481xxxx|08: 53: 25 - Km 3.0 - Acigné - 34.9 m - 3.0 km - 67 Km/t|0|
-16xxxx|481xxxx|Stopp : Cesson-Sévigné - 09:03: 23 - 51.9 m - 8.6 Km|0|
Eksempel på ITN-format (medium)
-15xxxx|481xxxx|Start : Noyal-Sur-Vilaine - 23/11/2006 - 08:50: 26 - 37.2 m - 0.4 Km|0|
-15xxxx|481xxxx|09: 00: 32 - Km 6.7: Patis Of the Winch (Thorigné-Fouillard) - 66.2 m - 6.7 Km|0|
-15xxxx|481xxxx|09: 01: 31 - Kurs 125: Cesson-Sévigné - 62.0 m - 7.1 Km|0|
-15xxxx|481xxxx|09: 01: 32 - Kurs 15: Cesson-Sévigné - 61.6 m - 7.1 Km|0|
-16xxxx|481xxxx|Stopp : Cesson-Sévigné - 09:03: 23 - 51.9 m - 8.6 Km|0|
Eksempel på ITN-format (korte)
-15xxxx|481xxxx|Start : Noyal-Sur-Vilaine - 23/11/2006 - 08:50: 26 - 37.2 m - 0.4 Km|0|
-16xxxx|481xxxx|09: 02: 21 - 40.2 m|0|
-16xxxx|481xxxx|09: 02: 43 - 47.5 m|0|
-16xxxx|481xxxx|Stopp : Cesson-Sévigné - 09:03: 23 - 51.9 m - 8.6 Km|0|
CSV format
CSV-filer kan editeres i Wordpad og importeres til for eksempel Excel og Autoroute Express.
Hver linje i CSV-filen inneholder et punkt med følgende felter separert av tegnet “,”:
- Lengdegrad i desimae grader
- Breddegrad
- Et kommentarfelt fulgt av tidspunkt, høyde og navn separert av “-”
Eksempel på CSV-format (lange)
-1.6xxxx, 48.xxxx, Start : Saint-Gregoire (Ille-Et-Vilaine) - 23/11/2006 - 18:33: 4028.1 m - 8.8 km
-1.6xxxx, 48.xxxx, 18: 33: 46 - Punkt : Saint-Gregoire (Ille-Et-Vilaine) - 28.1 m - 8.8 km - 0 km/t
-1.6xxxx, 48.xxxx, 18: 41: 35 - Kurs 125 : Saint-Gregoire (Ille-Et-Vilaine) - 28.2 m - 0.0 km - 34 km/t
-1.6xxxx, 48.xxxx, 18: 41: 41 - Km 0.0 : Bignon (Rennes FR) - 29.9 m - 0.0 km - 26 km/t
-1.6xxxx, 48.xxxx, 18: 42: 35 - Km 0.4 : Bignon (Rennes FR) - 37.1 m - 0.4 km - 16 km/t
-1.5xxxx, 48.xxxx, Stopp : Noyal-Sur-Vilaine - 18:54: 4679.5 m - 16.9 km
Eksempel på CSV-format (medium)
-1.6xxxx, 48.xxxx, Start : Cesson-Sévigné - 23/11/2006 - 18:19: 2492.0 m - 0.0 km
-1.6xxxx, 48.xxxx, 18: 29: 34 - Kurs 67: Saint-Gregoire (Ille-Et-Vilaine) - 37.4 m - 5.7 km
-1.6xxxx, 48.xxxx, 18: 29: 47 - Kurs 220: Saint-Gregoire (Ille-Et-Vilaine) - 36.8 m - 6.0 km
-1.6xxxx, 48.xxxx, 18: 30: 34 - Km 6.9: Saint-Gregoire (Ille-Et-Vilaine) - 38.5 m - 6.9 km
-1.6xxxx, 48.xxxx, Stopp : Saint-Gregoire (Ille-Et-Vilaine) - 18:33: 2128.1 m - 8.8 km
Eksempel på CSV-format (korte)
-1.6xxxx, 48.xxxx, Start : Cesson-Sévigné - 23/11/2006 - 18:19: 2492.0 m - 0.0 km
-1.6xxxx, 48.xxxx, 18: 20: 24 - 59.2 m
-1.6xxxx, 48.xxxx, 18: 21: 24 - 52.0 m
-1.6xxxx, 48.xxxx, 18: 22: 24 - 62.2 m
-1.6xxxx, 48.xxxx, 18: 23: 24 - 59.8 m
-1.6xxxx, 48.xxxx, 18: 24: 24 - 60.4 m
-1.6xxxx, 48.xxxx, Stopp : Saint-Gregoire (Ille-Et-Vilaine) - 18:33: 2128.1 m - 8.8 km
GPX format
En GPX-fil kan editeres i Wordpad eller importeres til Google Earth for å se punktene der og hele ruten som du har kjørt.
Hver linje inneholder enten et punkt av typen waypoint eller typen routepoint og et punkt av typen trackpoint. For mauelle punkter lager Tripmaster både waypoint, routepoint og trackpoint. For automatisk loggede punkter lages routepoint og trackpoint.
Dette gjør at andre GPS systemer og Google Earth ikke bare kan vise punktene, men også ruten mellom i riktig rekkefølge.
Punktene av type waypoint har følgende felter:
- Lengdegrad i desimale grader
- Breddegrad
- Et kommentarfelt og navnet separert av “-”
- Avstand siden start
- Tid
- Høyde
Punktene av type routepoint og trackpoint har de samme felter og verdier. Kommentarfeltet har samme verdier som ITN-formatet.
All denne informasjonen er kodet i XML i samsvar med GPX standarder.
VIKTIG: Du må deaktivere sporloggen før du avslutter Tripmaster for å få en gyldig GPX-fil!
Dette forklarer hvorfor bare Ny modus er tillatt for Fil parameter i Oppsett. Korte, Medium og Lange er også utilgjengelig da det bare finnes ett GPX-format.
Eksempel på GPX-format
- Kode: Merk alt
<?xml version="1.0" encoding="ISO-8859-1" standalone="yes"?>
<gpx
version="1.0"
creator="Tripmaster (http://www.webazar.org)"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns="http://www.topografix.com/GPX/1/0"
xmlns:topografix="http://www.topografix.com/GPX/Private/TopoGrafix/0/2"
xsi:schemaLocation="http://www.topografix.com/GPX/1/0 http://www.topografix.com/GPX/1/0/gpx.xsd http://www.topografix.com/GPX/Private/TopoGrafix/0/2 http://www.topografix.com/GPX/Private/TopoGrafix/0/2/topografix.xsd">
<time>2006-11-27T15:00:59Z</time>
<wpt lon="10.xxxx" lat="59.xxxx"><name>Start : Strømsgodset (Drammen)</name><desc>0.0 Km</desc><cmt>41 Km/t</cmt><time>2006-11-27T15:00:59Z</time><ele>36.2</ele></wpt>
<wpt lon="10.xxxx" lat="59.xxxx"><name>Fotoboks : Strømsgodset (Drammen)</name><desc>1.8 Km</desc><cmt>74 Km/t</cmt><time>2006-11-27T15:02:44Z</time><ele>156.1</ele></wpt>
<wpt lon="10.xxxx" lat="59.xxxx"><name>Stopp : Konnerud (Drammen)</name><desc>2.3 Km</desc><cmt>73 Km/t</cmt><time>2006-11-27T15:03:09Z</time><ele>196.1</ele></wpt>
<rte>
<name>2006-11-27T15:00:59Z</name>
<rtept lon="10.xxxx" lat="59.xxxx"><name>Start : Strømsgodset (Drammen)</name><desc>0.0 Km</desc><cmt>41 Km/t</cmt><time>2006-11-27T15:00:59Z</time><ele>36.2</ele></rtept>
<rtept lon="10.xxxx" lat="59.xxxx"><name></name><desc>0.5 Km</desc><cmt>59 Km/t</cmt><time>2006-11-27T15:01:30Z</time><ele>53.6</ele></rtept>
<rtept lon="10.xxxx" lat="59.xxxx"><name></name><desc>0.9 Km</desc><cmt>55 Km/t</cmt><time>2006-11-27T15:02:00Z</time><ele>79.4</ele></rtept>
<rtept lon="10.xxxx" lat="59.xxxx"><name></name><desc>1.5 Km</desc><cmt>79 Km/t</cmt><time>2006-11-27T15:02:30Z</time><ele>132.3</ele></rtept>
<rtept lon="10.xxxx" lat="59.xxxx"><name>Fotoboks : Strømsgodset (Drammen)</name><desc>1.8 Km</desc><cmt>74 Km/t</cmt><time>2006-11-27T15:02:44Z</time><ele>156.1</ele></rtept>
<rtept lon="10.xxxx" lat="59.xxxx"><name></name><desc>2.2 Km</desc><cmt>74 Km/t</cmt><time>2006-11-27T15:03:01Z</time><ele>184</ele></rtept>
<rtept lon="10.xxxx" lat="59.xxxx"><name>Stopp : Konnerud (Drammen)</name><desc>2.3 Km</desc><cmt>73 Km/t</cmt><time>2006-11-27T15:03:09Z</time><ele>196.1</ele></rtept>
</rte>
<trk>
<name>2006-11-27T15:00:59Z</name>
<trkseg>
<trkpt lon="10.xxxx" lat="59.xxxx"><name>Start : Strømsgodset (Drammen)</name><desc>0.0 Km</desc><cmt>41 Km/t</cmt><time>2006-11-27T15:00:59Z</time><ele>36.2</ele></trkpt>
<trkpt lon="10.xxxx" lat="59.xxxx"><name></name><desc>0.5 Km</desc><cmt>59 Km/t</cmt><time>2006-11-27T15:01:30Z</time><ele>53.6</ele></trkpt>
<trkpt lon="10.xxxx" lat="59.xxxx"><name></name><desc>0.9 Km</desc><cmt>55 Km/t</cmt><time>2006-11-27T15:02:00Z</time><ele>79.4</ele></trkpt>
<trkpt lon="10.xxxx" lat="59.xxxx"><name></name><desc>1.5 Km</desc><cmt>79 Km/t</cmt><time>2006-11-27T15:02:30Z</time><ele>132.3</ele></trkpt>
<trkpt lon="10.xxxx" lat="59.xxxx"><name>Fotoboks : Strømsgodset (Drammen)</name><desc>1.8 Km</desc><cmt>74 Km/t</cmt><time>2006-11-27T15:02:44Z</time><ele>156.1</ele></trkpt>
<trkpt lon="10.xxxx" lat="59.xxxx><name></name><desc>2.2 Km</desc><cmt>74 Km/t</cmt><time>2006-11-27T15:03:01Z</time><ele>184</ele></trkpt>
<trkpt lon="10.xxxx" lat="59.xxxx><name>Stopp : Konnerud (Drammen)</name><desc>2.3 Km</desc><cmt>73 Km/t</cmt><time>2006-11-27T15:03:09Z</time><ele>196.1</ele></trkpt>
</trkseg>
</trk>
</gpx>
KML format
En KML-fil kan editeres i Wordpad eller importeres til Google Earth for å se punktene der og hele ruten som du har kjørt.
Punktene har følgende felter:
- Lengdegrad i desimale grader
- Breddegrad
- Et kommentarfelt og navnet separert av “-”
- Avstand siden start
- Tid
- Høyde
Punktene av type routepoint og trackpoint har de samme felter og verdier. Kommentarfeltet har samme verdier som ITN-formatet.
All denne informasjonen er kodet i XML i samsvar med KML standarder.
VIKTIG: Du må deaktivere sporloggen før du avslutter Tripmaster for å få en gyldig KML-fil!
Eksempel på KML-format
- Kode: Merk alt
<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://earth.google.com/kml/2.0">
<Folder>
<name>27/11/2006 16:03:35</name>
<Folder>
<name>Waypoints</name>
<Placemark>
<name>Start : Tepa (Drammen) - 217.0 m</name>
<description> - 27/11/2006 16:03:35 - 2.7 Km - 55 Km/t - 217.0 m</description>
<Point>
<coordinates>10.xxxx,59.xxxx,217</coordinates>
</Point>
</Placemark>
<Placemark>
<name></name>
<description>16:03:58 - 3.1 Km - 47 Km/t - 238.8 m</description>
<Point>
<coordinates>10.xxxx,59.xxxx,238.8</coordinates>
</Point>
</Placemark>
<Placemark>
<name></name>
<description>16:04:28 - 3.4 Km - 40 Km/t - 246.2 m</description>
<Point>
<coordinates>10.xxxx,59.xxxx,246.2</coordinates>
</Point>
</Placemark>
<Placemark>
<name>Fotoboks : Konnerud (Drammen)</name>
<description>16:04:46 - 3.6 Km - 51 Km/t - 250.3 m</description>
<Point>
<coordinates>10.xxxx,59.xxxx,250.3</coordinates>
</Point>
</Placemark>
<Placemark>
<name></name>
<description>16:04:58 - 3.8 Km - 38 Km/t - 253.7 m</description>
<Point>
<coordinates>10.xxxx,59.xxxx,253.7</coordinates>
</Point>
</Placemark>
<Placemark>
<name></name>
<description>16:05:28 - 4.1 Km - 56 Km/t - 262.4 m</description>
<Point>
<coordinates>10.xxxx,59.xxxx,262.4</coordinates>
</Point>
</Placemark>
<Placemark>
<name></name>
<description>16:05:58 - 4.5 Km - 40 Km/t - 269.1 m</description>
<Point>
<coordinates>10.xxxx,59.xxxx,269.1</coordinates>
</Point>
</Placemark>
<Placemark>
<name>Stopp : Konnerud (Drammen) - 263.6 m</name>
<description> - 27/11/2006 16:06:12 - 4.7 Km - 42 Km/t - 263.6 m</description>
<Point>
<coordinates>10.xxxx,59.xxxx,263.6</coordinates>
</Point>
</Placemark>
</Folder>
<Folder>
<name>Routes</name>
<Placemark>
<name>2006-11-27T15:03:35Z</name>
<Style>
<LineStyle>
<color>800000ff</color>
<width>4</width>
</LineStyle>
</Style>
<MultiGeometry>
<LineString>
<coordinates>
10.xxxx,59.xxxx,217
10.xxxx,59.xxxx,238.8
10.xxxx,59.xxxx,246.2
10.xxxx,59.xxxx,250.3
10.xxxx,59.xxxx,253.7
10.xxxx,59.xxxx,262.4
10.xxxx,59.xxxx,269.1
10.xxxx,59.xxxx,263.6
</coordinates>
</LineString>
</MultiGeometry>
</Placemark>
</Folder>
<Folder>
<name>Trackpoints</name>
<Folder>
<name>2006-11-27T15:03:35Z</name>
<Placemark><visibility>0</visibility>
<name>2006-11-27T15:03:35Z</name>
<TimeInstant><timePosition>2006-11-27T15:03:35Z</timePosition></TimeInstant>
<description></description>
<Point><coordinates>10.xxxx,59.xxxx,217</coordinates></Point>
</Placemark>
<Placemark><visibility>0</visibility>
<name>2006-11-27T15:03:58Z</name>
<TimeInstant><timePosition>2006-11-27T15:03:58Z</timePosition></TimeInstant>
<description></description>
<Point><coordinates>10.xxxx,59.xxxx,238.8</coordinates></Point>
</Placemark>
<Placemark><visibility>0</visibility>
<name>2006-11-27T15:04:28Z</name>
<TimeInstant><timePosition>2006-11-27T15:04:28Z</timePosition></TimeInstant>
<description></description>
<Point><coordinates>10.xxxx,59.xxxx,246.2</coordinates></Point>
</Placemark>
<Placemark><visibility>0</visibility>
<name>2006-11-27T15:04:46Z</name>
<TimeInstant><timePosition>2006-11-27T15:04:46Z</timePosition></TimeInstant>
<description></description>
<Point><coordinates>10.xxxx,59.xxxx,250.3</coordinates></Point>
</Placemark>
<Placemark><visibility>0</visibility>
<name>2006-11-27T15:04:58Z</name>
<TimeInstant><timePosition>2006-11-27T15:04:58Z</timePosition></TimeInstant>
<description></description>
<Point><coordinates>10.xxxx,59.xxxx,253.7</coordinates></Point>
</Placemark>
<Placemark><visibility>0</visibility>
<name>2006-11-27T15:05:28Z</name>
<TimeInstant><timePosition>2006-11-27T15:05:28Z</timePosition></TimeInstant>
<description></description>
<Point><coordinates>10.xxxx,59.xxxx,262.4</coordinates></Point>
</Placemark>
<Placemark><visibility>0</visibility>
<name>2006-11-27T15:05:58Z</name>
<TimeInstant><timePosition>2006-11-27T15:05:58Z</timePosition></TimeInstant>
<description></description>
<Point><coordinates>10.xxxx,59.xxxx,269.1</coordinates></Point>
</Placemark>
<Placemark><visibility>0</visibility>
<name>2006-11-27T15:06:12Z</name>
<TimeInstant><timePosition>2006-11-27T15:06:12Z</timePosition></TimeInstant>
<description></description>
<Point><coordinates>10.xxxx,59.xxxx,263.6</coordinates></Point>
</Placemark>
</Folder>
</Folder>
</Folder>
</kml>
Oppsettfilen
Oppsettfilen heter config.txt og ligger i /tripmaster katalogen. Den kan editeres med Wordpad selv om endringer gjøres hovedsakelig via Oppsett bildene i Tripmaster.
Linjene mellom [Log files parameters] og [Manual parameters] kan endres fra Oppsett i Tripmaster.
Linjene mellom [Manual parameters] og [End] kan bare endres direkte i filen.
Endring av farger
Linjene etter [Colors parameters] definerer fargene på Tripmaster skjermbildet. De har følgende syntaks :
- <parameter> <triplet-1> <triplet-2> <triplet-3>
- <triplet-3> eksisterer bare for <parameter> topforegroundcolors og bottomforegroundcolors
- Hvert nummer i en triplet representerer nivået av fargene Rød, Grønn og Blå, hver skal være mellom 0 og 255 .
- <triplet-1> representerer Dagfarger, <triplet-2> nattfarger og <triplet-3> fargen når det ikke er gyldig GPS signal.
- topforegroundcolors: farger for teksten i midten av skjermen.
- bottomforegroundcolors: farger for teksten i tittelsonen og bunnsonene.
- topbackgroundcolors: farger for bakgrunnen på midten av skjermen.
- bottombackgroundcolors: farger for bakgrunnen av tittelsonen og bunnsonene.
- linescolors: farger for linjene.
- labelcolors: farger for enhetene og titlene i Oppsett.
Manuelt oppsett av andre parametere
Parameteren alarmfilename definerer filnavn for hastighetsalarmen. Her må hele stien til filen være med Filen må være kodet i OGG format.
Parameteren processperiod definerer tidsintervallet mellom 2 kjøringer av Tripmaster. Den oppgis i tusendels sekund. Standard verdi er 500 tusendeler, altså 1/2 sekund, som beyr at Tripmaster kjøres hvert 1/2 sekund. Setter du en lavere vedri vil du oppnå et mindre hakkete bilde, noe som kan påvirke TomTom. 250 tusendeler gir et jevnt bilde som ikke påvirker TomTom.
Eksempel på konfigurasjonsfil
[Log files parameters]
trackperiod 60
trackdistance 2
trackcourse 45
trackformat csv
tracksaving new
logfilename none
autologging no
records long
[Other parameters]
language francais.lng
units metric
colorscheme auto
gmtoffset 1
geoidfix no 48
maxspeeddisplay no
maxspeedvalue 133
compass litteral
coordinates decimal
inclinometer 5
speedlimit 145
speedalarm both
[Manual parameters]
alarmfilename /mnt/sdcard/tripmaster/speed_alarm.ogg
processperiod 250
[Colors parameters]
topforegroundcolors 255,255,255 255,153,0 153,153,153
bottomforegroundcolors 255,255,255 255,153,0 153,153,153
topbackgroundcolors 0,0,0 0,0,0
bottombackgroundcolors 0,0,128 51,0,51
linescolors 51,51,51 51,51,51
labelcolors 255,255,0 255,255,0
[End]
Tripmaster generell logg
Den enerelle loggfilen heter tripsummary.log og ligger i /tripmaster kataogen. Den kan editeres i Wordpad og importeres til Excel da den er i CSV-format..
Hver gang du avslutter Tripmaster legges det til en linje i den filen med gjeldende verdier som har blitt generert av Tripmaster.
Hver linje inneholder, i denne rekkefølgen:
- Dato og tid.
- Dato og tid for start.
- Total tid.
- Tid i bevegelse.
- GPS koordinater ved start.
- Navn på startpunktet.
- GPS koordinater for stopp.
- Navn på stoppunktet.
- Total distanse.
- Minimum hastighet.
- Maksimum hastighet.
- Gjennomsnittshastighet.
- Gjennomsnittshastighet i bevegelse.
Legg Tripmaster til TomTom menyen
Hvis du har en standard TomTom meny (du har ingen tomtom.mnu fil), vil Tripmaster bli lagt til på slutten av TomTom menyen.
Hvis du har en tomtom.mnu fil, må du endre denne for å få se Tripmaster ikonet. Legg til linjen:
MENUITEM|TASK_SDK<n>|
med <n> lik det korrekte nummeret (mellom 1 og 9) for Tripmaster som korresponderer med filen i /sdkregistry. <n> avhenger av rekkefølgen og datoen på .cap files i /sdkregistry katalogen.
Legg til andre menyknapper for Tripmaster
Du kan lage så mange knapper du vil i TomTom menyen for Tripmaster for å kalle den når den kjører i bakgrunnen. Du kan da lagre spesielle punkter med din egen tekst (for eksempel Fotoboks). Dette gjør du slik:
Kopier de 2 filene /sdkregistry/tripmaster.cap og /sdkregistry/tripmaster.bmp med andre navn: for eksempel /sdkregistry/tripmaster_foto.cap og /sdkregistry/tripmaster_foto.bmp
Endre /sdkregistry/tripmaster_resto.cap filen for å endre kommentaren og navnet på knappen slik:
AppMainTitle|Fotoboks|
COMMAND|CMD|Fotoboks|tripmaster_foto.bmp|Fotoboks|
Hvis du legger til ordet hide etter kommentarfeltet på CMD linjen, vil Tripmaster hentes opp, et punkt med tittel Fotoboks lagres og forbli i bakgrunnen!
.cap fil eksempel
Version|100|
AppName|tripmaster|
AppPath|/mnt/sdcard/tripmaster/|
AppMainTitle|Fotoboks|
AppPort|2001|
COMMAND|CMD|Fotoboks hide|fotoboks.bmp|Fotoboks|
Avinstallere Tripmaster
Hvis du vil avinstallere Tripmaster, gjør følgende:
- Fjern katalogen /tripmaster.
- I katalogen /sdkregistry fjerner du alle filer som begynner med trip.
- Hvis du har flere plugins fra Webazar, fjern også /skin katalogen.
[/font]
Takk skal du ha!
